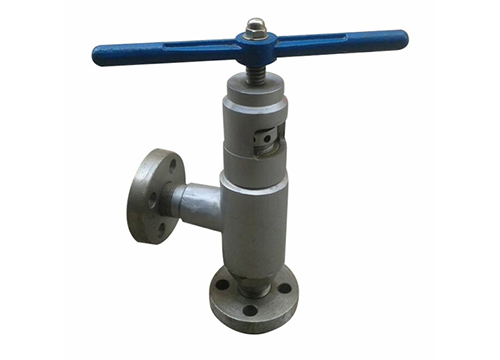

高壓角式截止閥工作原理

高壓角式截止閥閥桿一般都做旋轉升降運動,手輪固定在閥桿頂端。當順時針?lè)较蛐D(zhuǎn)手輪時,閥桿螺紋下旋,閥瓣密封面與閥座密封面緊密接觸,截止閥達到關閉狀態;當逆時針?lè)较蛐D(zhuǎn)手輪時,閥桿螺紋上旋,閥瓣密封面與閥座密封面脫開,截止閥開啟。高壓角式截止閥一旦處于開啟狀態，它的閥座和閥瓣密封面之間就不再有接觸，因而它的密封面機械磨損較小，由于大部分截止閥的閥座和閥瓣比較容易修理或更換密封元件時無需把整個閥門從管線上拆下來，這對于閥門和管線焊接成一體的場合是很適用的。介質通過此類閥門時的流動方向發生了變化，因此截止閥的流動阻力較高于其它閥門。

高壓角式截止閥優點

a.與閘閥比較,高壓角式截止閥結構較簡單,通常在閥體和閥瓣上只有一個密封面,密封面積小、節省貴重材料、成本低,因而制造工藝性比較好,便于維修。

b.密封面磨損及擦傷較輕,密封性好。啟閉時閥瓣與閥體密封面之間無相對滑動(錐形密封面除外),因而磨損與擦傷均不嚴重,密封性能好,使用壽命長。

c.開啟高度小,一般僅為閥座通道直徑的1/4,結構緊湊,節省安裝空間。

高壓角式截止閥缺點

a.結構長度較大。

b.啟閉力矩大,啟閉費力。關閉時,因?yàn)殚y瓣運動方向與介質壓力作用方向相反,須克服介質的作用力,所以啟閉力矩大。

c.流阻大。閥體內介質通道比較曲折,流動阻力大,動力消耗大,特別是在液壓裝置中,這種壓力損失尤為明顯。在各類截?cái)嚅y中截止閥的流阻Z大。

d.介質流動方向受限制。介質流經截止閥時,在閥座通道處只能是從下向上或從上向下流動,所以介質只能單方向流動,不能改變流動方向。
